一、術語解釋
pH 斜率：每變化 1pH 值產生電位的變化量，通常用 mV/pH 或%表示。
pH 的 E0：又稱“零電位”，通常是指 pH 為 7 時的電位值。
pH 的一點標定：用一種 pH 緩沖溶液進行的校準。
pH 的多點標定：用兩種以上 pH 緩沖溶液進行的校準。
二、儀器特點和應用

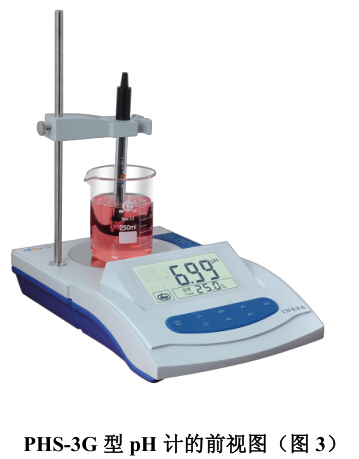

PHS-3G 型 pH 計是一臺具有攪拌功能的實驗室精密 pH 計,儀器采用全新設計的外形、大屏幕 LCD 段碼式液晶，顯示清晰、美觀。儀器具有自動識別4.00pH、6.86pH、9.18pH 等三種標準緩沖溶液的能力，方便用戶使用。儀器增加了一些必要的保護功能和提示功能，更方便用戶操作和使用儀器。
該儀器適用于大專院校、研究院所、工礦企業的化驗室取樣測定水溶液的 pH 值和電位(mV)值、此外，還可配上離子選擇性電極，測出該電極的電極電位。
三、主要技術性能
PHS-3G 型 pH 計的主要技術性能包括測量范圍、分辨率、電子單元基本誤差、儀器正常工作條件以及外形尺寸和重量。
1．儀器級別：0.01 級
2．測量范圍：pH：(0.00~14.00) pH；顯示 (-2.00~19.99) pH；mV：（-1999~+1999）mV
3．分辨率：0.01 pH，l mV
4．具有 4.00pH、6.86pH、9.18pH 三種標液自動識別功能；
5．溫度補償范圍：（0~60）℃（手動）
6．電子單元基本誤差：pH：±0.01 pH，mV：±0.1 %FS
7．儀器的基本誤差：±0.02 pH
8．電子單元輸入電流：不大于 1×10-12A
9．電子單元輸入阻抗：不小于 l×1012Ω
10．溫度補償器誤差：±0.01 pH
11．電子單元重復性： pH：0.01 pH，mV：l mV
12．儀器重復性：不大于 0.01 pH
13．電子單元穩定性：(±0.01 pH)／3h
14．外形尺寸 1×b×h， mm：210×310×95
15．重量：1.5kg
16．正常使用條件：
(1) 環境溫度：(0~40)℃；
(2) 相對濕度：不大于 85％；
(3) 供電電源：AC (220±22)V，(50±l )Hz；
(4) 除地球磁場外無其他磁場干擾；
(5) 周圍無影響性能的振動存在；
(6) 周圍空氣中無腐蝕性氣體存在。
四、儀器各部分說明及示意圖
操作盤由顯示屏和操作鍵盤組成。

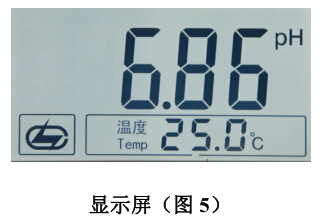

顯示屏可顯示 PHS-3G 型 pH 計上目前正在執行的活動和工作狀態。

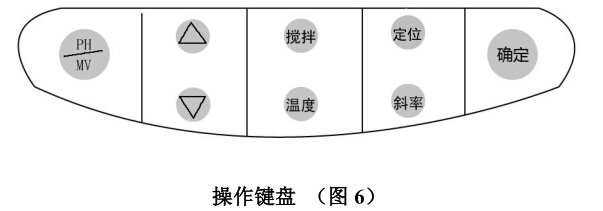

PHS-3G 型 pH 計有 7 個操作按鍵，分別為：
1.“pH/mV”鍵、
2.“定位”鍵
3.“斜率”鍵
4.“溫度”鍵
5.“確定”鍵
6.“▽”/“△ ”鍵
7.“攪拌”鍵
分別介紹如下。
1. “pH/mV”鍵，此鍵為雙功能鍵，在測量狀態下，按一次進入“pH”測量狀態，再按一次進入“mV”測量狀態；在定位以及斜率設置時，按此鍵進入手動數值設置狀態。
2. “定位”鍵，此鍵為定位功能狀態鍵；再按此鍵取消定位標定。
3. “斜率”鍵，此鍵為斜率功能狀態鍵；再按此鍵取消斜率標定。
4. “溫度”鍵，此鍵為溫度功能狀態鍵，進入手動溫度設定狀態。
5. “確認”鍵，此鍵為確認鍵，按此鍵為確認上一步操作。
6. “▽”/“△ ”，此二鍵為數值調節鍵，可進行數值升降調節。
7. “攪拌”鍵，此鍵為攪拌器開關鍵，按此鍵開啟攪拌；再按此鍵則關閉攪拌。
五、使用方法
pH 計是適用于精密測量各種液體介質的儀器設備，主要用來精密測量液體介質的 pH 值。
使用 pH 計測量溶液 pH 值時需要進行 3 個主要步驟。它們是：
1.功能設置
2.電極準備
3.pH 的測定
此過程期間，會顯示來自 PHS-3G 型 pH 計的狀態消息，而且可以通過操作鍵盤相對應的按鍵更改用戶的參數設置。pH 計由電子單元和電極系統組成，電極系統包括 pH 復合電極,以實際的裝箱單為準。
六、操作基本知識
操作 pH 計涉及下列任務：
● 啟動 PHS-3G 型 pH 計。請參閱“啟動 PHS-3G 型 pH 計”。
● 設置溫度。
● pH 電極準備。
● pH 標液組的選擇。
● pH 電極的標定。
● 電極斜率的復位。
● pH 值的測量。
● 電極電位(mV 值)的測量。
● 關閉 PHS-3G 型 pH 計。
七、開機
成功的操作首先要正確地安裝和維護 PHS-3G 型 pH 計，開機前，須檢查電源是否接妥，應保證儀器良好接地。電極的連接須可靠，儀器插入電源后，按（9） － 電源開關開機。顯示如圖：

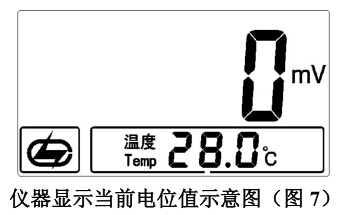

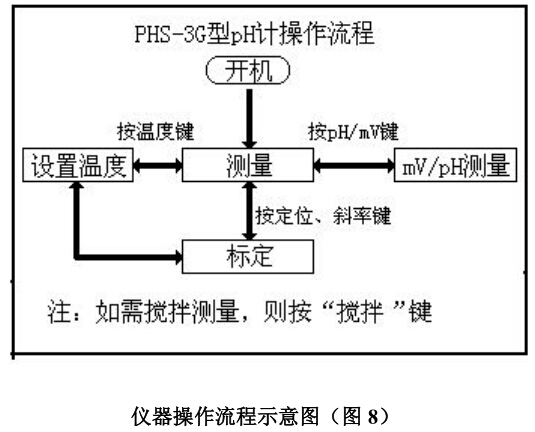

在測量狀態下，按“mV/pH”鍵可以切換顯示電位或 pH 值；按“溫度”鍵設置當前的溫度值；按“定位”或“斜率”鍵標定電極斜率，簡要的操作流程見下圖：
八、功能設置
●設置溫度

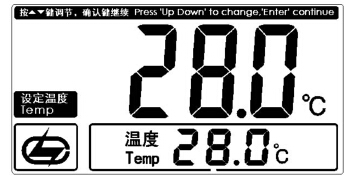

如果用戶需要設置溫度，用溫度計測出被測溶液的溫度，然后按“溫度”鍵，儀器顯示如圖：再按“△”或“▽”鍵調節顯示值，使溫度顯示為被測溶液的溫度，按“確認”鍵，即完成當前溫度的設置，返回測量狀態。
●pH 電極的準備
1.將 pH 復合電極下端的電極保護套(16)拔下，并且拉下電極上端的橡皮套使其露出上端小孔。
2.用蒸餾水清洗電極。
九、pH 電極的標定
儀器使用前首先要標定。一般情況下儀器在連續使用時,每天要標定一次。
本儀器具有自動識別標準緩沖溶液的能力，可以識別4.00pH、6.86pH、 9.18pH 三種標液，因此對于標準緩沖溶液4.00pH、6.86pH、9.18pH，用戶按“定位”鍵或者“斜率”鍵后不必再調節數據，直接按“確認”鍵即可完成標定。用“定位”進行一點標定，用“斜率”進行二點標定。對于其他的非常規標準緩沖溶液，儀器也允許用戶標定使用。如果用戶需要標定，則只須在標定狀態下調節顯示的 pH 數據至該溫度下（圖 9）標準溶液的 pH 值，然后按“確認”鍵即可。
注意：
1.用戶使用自己的標準緩沖溶液（非常規標準緩沖溶液）標定電極時，必須事先知道此標準緩沖溶液在標定溫度區的標稱 pH 值。
2.在每次測量以前，建議用戶對電極進行重新標定，一旦標定后，上一次的標定數據將會被覆蓋。
3.進行一點標定即定位操作后，儀器會自動刪除上一次的標定數據，一點標定后，斜率默認設置為 100.0%。
●一點標定
一點標定即一點定位法，使用一種標準緩沖溶液定位E0，斜率設為默認的 100.0％，這種方法比較簡單，用于要求不太精確的情況下的測量。
注意：進行一點標定即定位操作后，儀器會自動刪除上一次的標定數據，一點標定后，斜率默認設置為 100.0%。
1.在儀器的測量狀態下，把用蒸餾水清洗過的電極插入某種標準緩沖溶液中（如 pH=6.86pH 的標準緩沖溶液中）；
2.用溫度計測出被測溶液的溫度值，按前面設置溫度的方法設置溫度值；

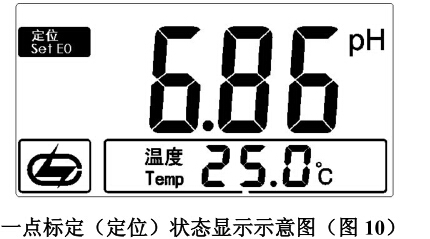

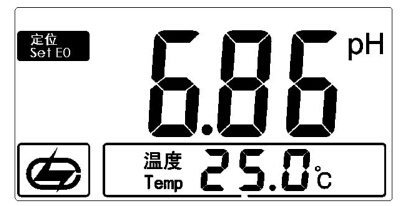

3.稍后，待讀數穩定，按“定位”鍵，儀器會顯示標準緩沖溶液的 pH值，如圖，按“確認”鍵，儀器自動完成一點標定，否則按“定位”鍵退出標定，儀器返回測量狀態。

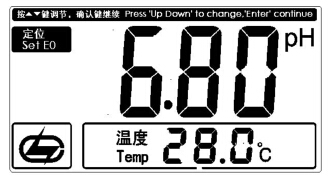

4.如果用戶使用的是其他非常規標準緩沖溶液，例如 6.80pH（如 28.0℃），按“定位”鍵，再按“PH/mV”鍵，然后需要按“▽”/“△”鍵”鍵調節顯示值使 pH 顯示為該溫度下標準溶液的 pH 值，如 6.80pH，然后按“確認”鍵，完成標定。如圖，（圖 11）
●二點標定
通常情況下我們使用二點標定法標定電極斜率。
1.準備二種標準緩沖溶液，如 4.00pH、9.18pH 等；
2.按照前面的敘述進行一點標定：即在儀器的測量狀態下，把用蒸餾水清洗過的電極插入標準緩沖溶液 1 中（如 pH=4.00pH 的標準緩沖溶液中）；用溫度計測出溶液的溫度值（如 25.0℃），按照前面設置溫度的方法設置溫度值；稍后，待讀數穩定，按“定位”鍵，儀器識別當前標液并顯示當前溫度下的標準 pH 值；待讀數穩定后，按“斜率”鍵。
（圖 12）

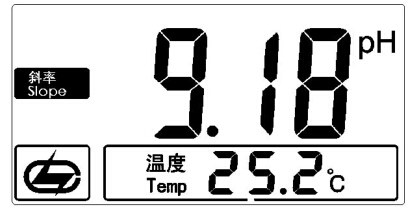

3.再次清洗電極并插入標準緩沖溶液 2 中（pH=9.18pH 的標準緩沖溶液中）；用溫度計測出溶液的溫度值（如 25.2℃），并設置溫度值；稍后，儀器會顯示標準緩沖溶液的 pH 值，如圖，按“確認”鍵，儀器自動完成二點標定，否則按“斜率”鍵退出標定，儀器返回測量狀態。二點標定(斜率)狀態顯示示意圖（圖 13）

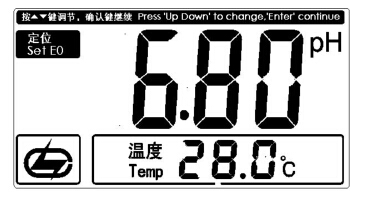

4.如果用戶使用的是其他標準緩沖溶液，例如 6.80pH 和 3.95pH，用6.80pH 定位，3.95pH 標定電極斜率。則首先需要按“定位”鍵，再按“PH/mV”鍵，然后需要按“▽”/“△” 鍵”鍵調節顯示值，使 pH顯示為該溫度下標準溶液的 pH 值，如 6.80pH（如 28.0℃），然后按“斜率” 鍵，完成標定。如圖，（圖 14）

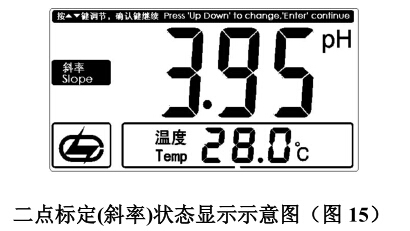

同理，再次清洗電極并插入標準緩沖溶液 2 中（pH=3.95pH 的標準緩沖溶液中）；用溫度計測出溶液的溫度值（如 28.0℃），并設置溫度值；稍后，待讀數穩定后，再按“PH/mV”鍵，然后需要按“▽”/“△ ”鍵”鍵調節顯示值，使 pH 顯示為該溫度下標準溶液的 pH 值，（如3.95pH），顯示如圖：
然后按“確認”鍵完成標定！否則按“斜率”鍵退出標定，儀器返回測量狀態。
十、攪拌器的使用
1.按“攪拌”鍵；
2.再按“△”或“▽”鍵，使攪拌速度符合測量要求；
3.測量結束后，再按“攪拌”鍵，關閉攪拌器。
十一、pH 值的測量
經標定過的儀器，即可用來測量被測溶液，被測溶液與標定溶液溫度是否相同，所引起的測量步驟也有所不同。具體操作步驟如下：
●被測溶液與定位溶液溫度相同時，測量步聚如下：
1.用蒸餾水清洗電極頭部，再用被測溶液清洗一次：
2.把電極浸入被測溶液中，用玻璃棒攪拌溶液，使溶液均勻，在顯示
屏上讀出溶液的 pH 值。
●被測溶液和定位溶液溫度不同時，測量步驟如下：
1.用蒸餾水清洗電極頭部，再用被測溶液清洗一次
2.用溫度計測出被測溶液的溫度值；
3.按“溫度”鍵，再按“△”或“▽”鍵使儀器溫度顯示值與被測溶液溫度值一致，再按“確認”鍵。
4.把電極插入被測溶液內，用玻璃棒攪拌溶液，使溶液均勻后讀出該溶液的 pH 值。
●如需攪拌測量，操作步驟如下：
1.按“攪拌”鍵；
2.再按“△”或“▽”鍵，使攪拌速度符合測量要求；
3.測量結束后，再按“攪拌”鍵，關閉攪拌器。
十二、電極電位(mV 值)的測量
1.把測量電極（離子選擇電極或金屬電極）和參比電極夾在電極架上；
2.用蒸餾水清洗電極頭部，再用被測溶液清洗一次；
3.把測量電極（離子選擇電極或金屬電極）的插頭插入測量電極插座（11）處
4.把參比電極接入儀器后部的參比電極接口(12)處；
5.把兩種電極插在被測溶液內，將溶液攪拌均勻后，即可在顯示屏上讀出該離子選擇電極的電極電位(mV 值)，還可自動顯示±極性。
6.如果被測信號超出儀器的測量范圍，儀器將顯示“Err”字樣。
7.使用金屬電極測量電極電位時，用帶夾子的 Q9 插頭，Q9 插頭接入測量電極插座(11)處，夾子與金屬電極導線相接；或用電極轉換器，電極轉換器的一頭接測量電極插座(11) 處，金屬電極與轉換器接續器相連接。參比電極接入?yún)⒈入姌O接口(12)處。（注：電極轉換器為選購件，需另購。）
十三、關閉 PHS-3G 型 pH 計
用戶使用完畢，按儀器的“開/關”鍵關閉儀器。測試完樣品后，所用電極應浸放在蒸餾水中。如果儀器長期不用，請注意：
1.斷開電源；
2.儀器的插座必須保持清潔、干燥，切忌與酸、堿、鹽溶液接觸；
3.儀器不使用時，短路插頭也要接上，以免儀器輸入開路而損壞儀器；
4.測量結束，建議將電極存放在參比填充液中。長期不使用時，將電極放回盒體內室溫保存。
